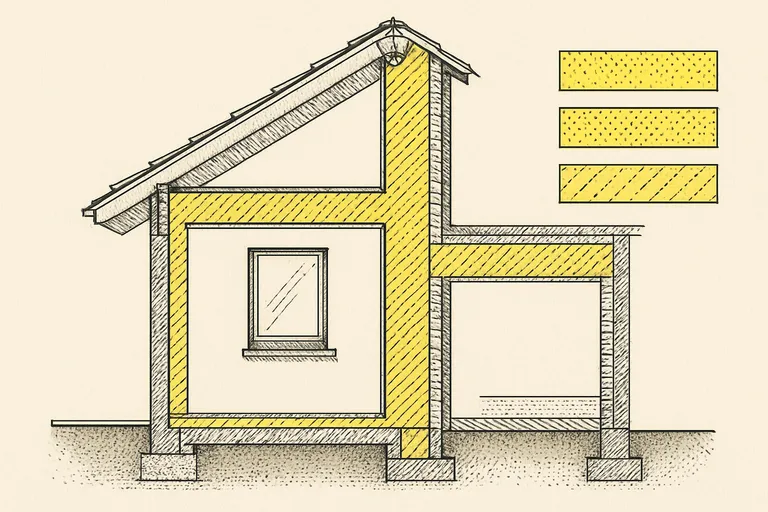

Wil je dat je bouwtekeningen in één oogopslag laten zien waar de thermische schil loopt? Ontdek hoe je isolatiearcering voor bijvoorbeeld glaswol, EPS of PIR slim en consistent toepast-van patroonkeuze en schaal tot legenda, lagen en CAD/BIM-instellingen-zodat alles leesbaar blijft op detail én overzicht. Zo voorkom je fouten en misverstanden, versnel je overleg en lever je voorspelbare, foutarme plots en exports.

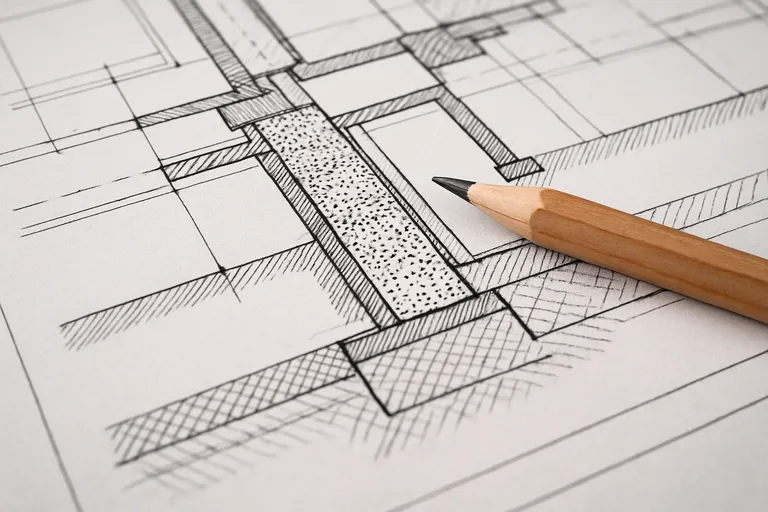

Wat is arcering isolatie en waarom gebruik je het
Arcering isolatie is de grafische manier waarop je isolatiemateriaal in bouwtekeningen weergeeft, zodat iedereen in één oogopslag ziet waar de thermische schil loopt en welk materiaal er is bedoeld. In doorsneden, details en soms plattegronden gebruik je vaste patronen of symbolen (de arcering) om bijvoorbeeld glaswol, EPS of PIR van andere bouwmaterialen te onderscheiden. Die arcering is geen versiering, maar een visuele taal die je helpt om materiaaldiktes, lagenopbouw en aansluitingen helder te communiceren. Daardoor voorkom je misverstanden op de bouw en verklein je de kans op koudebruggen, condensproblemen of verkeerde leveringen. Met duidelijke isolatie arcering maak je bovendien hoeveelheden en bestekken beter controleerbaar, omdat het meteen duidelijk is waar isolatie begint en eindigt en hoe de laag doorloopt bij aansluitingen.
In CAD en BIM koppel je patronen aan families, lagen of typen, zodat je tekeningen consistent blijven bij elke schaal en plotinstelling. Door juiste schaal, lijndikte en contrast blijft de arcering leesbaar, ook wanneer je een detail uitvergroot of een overzichtsplan verkleint. Met een heldere legenda en eenduidige tekenafspraken zorg je dat iedereen dezelfde symbolen gebruikt. Kort gezegd: arcering isolatie is de sleutel om materiaalkeuze en performance begrijpelijk te maken, de bouwkwaliteit te bewaken en de samenwerking tussen ontwerp, uitvoering en controle soepel te laten verlopen.
Doel: snelle herkenning en eenduidige communicatie
Met arcering isolatie geef je isolatiemateriaal weer als een duidelijke visuele code, zodat je in één oogopslag ziet waar de thermische schil zit en hoe de laag doorloopt bij aansluitingen. Het doel is snel herkennen en eenduidig communiceren: iedereen in het project leest dezelfde patronen, van ontwerper tot uitvoerder en controleur. Door vaste patronen en een heldere legenda voorkom je misinterpretaties, fouten op de bouw en verkeerde bestellingen.
Consistent gebruik in CAD en BIM, met de juiste schaal, lijndikte en contrast, houdt de arcering leesbaar op zowel details als overzichtstekeningen. Zo kun je sneller overleggen, beter afstemmen met andere disciplines en eenvoudiger kwaliteitscontroles doen. Kortom: isolatie arcering maakt je tekening direct begrijpelijk en je proces voorspelbaar en foutarm.
Waar gebruik je het: doorsneden, details en plattegronden
Je gebruikt arcering isolatie vooral in doorsneden en details, omdat je daar de lagenopbouw en aansluitingen scherp wilt laten zien. In doorsneden maak je meteen duidelijk waar de thermische schil loopt en waar risico’s op koudebruggen zitten, terwijl je in details de exacte dikte, materiaalsoort en doorlopende isolatietrappen toont. Op plattegronden pas je arcering selectief toe: alleen waar de snijlijn echt door isolatie gaat (bijvoorbeeld vloerisolatie) of waar je zones met thermische eisen wilt markeren.
Houd rekening met schaal; wat in een detail leesbaar is, kan op een overzichtsplan dichtlopen, dus stem patroon, lijndikte en contrast daarop af. Met een duidelijke legenda en consistente lagenstructuur zorg je dat iedereen je arcering direct begrijpt.
[TIP] Tip: Plaats isolatiearcering op aparte laag; vergrendel schaal voor uniforme leesbaarheid.
Conventies en symbolen voor isolatie arcering
Onderstaande tabel vergelijkt veelgebruikte conventies en symbolen voor isolatie-arcering, zodat je per materiaal snel een leesbaar en consistent patroon kunt kiezen en vastleggen in je legenda.
| Materiaal / afspraak | Arcering / symbool (conventie) | Toepassing | Notities / legenda |
|---|---|---|---|
| Generieke thermische isolatie | Open, lichte vulling (losse stipjes/krabbels of ruime kruisarcering) om geen massief materiaal te suggereren. | Schets/VO, plattegronden als zone, doorsneden wanneer het exacte type nog onbekend is. | Zodra type bekend is: in legenda vervangen door materiaalspecifiek patroon; houd lijnafstand schaalbaar voor leesbaarheid. |
| Glaswol / steenwol (mineraalwol) | Golvende, vezelige lijnen (“wollig” patroon) of korte, gebogen segmenten die een vezelstructuur suggereren. | Spouwmuren, houtskeletwanden, dakisolatie in doorsnede en details. | Veel CAD-bibliotheken bieden een “insulation batt”-hatch; check kantoorafspraak voor dichtheid en richting. |
| EPS / XPS (polystyreen) | Patroon met kleine stippen/cirkeltjes (korrels); XPS vaak iets dichter gezet om compactheid te tonen. | Vloer- en perimeterisolatie, omgekeerde daken, gevelplaten. | Voorkom verwarring met beton-stipple: beperk korrels tot de plaatcontour en geef type/druksterkte in legenda. |
| PIR / PUR (hardschuimplaten) | Fijne diagonale arcering binnen plaat; folielaag eventueel aangeduid met dunne omlijning of extra randstreep. | Vlakdaken, spouwplaten, na-isolatie details waar plaatvorm belangrijk is. | Noteer -waarde, dikte en brandklasse in legenda; gebruik consistent 45° om conflict met andere materialen te vermijden. |
| Legenda & projectafspraken | Voorbeeldvlakjes per materiaal met naam + dikte + ; één legenda voor alle tekeningen. | Plaats op detailbladen en in het tekeningkader; update bij ontwerpwijzigingen. | Houd je aan kantoor-/nationale conventies (bijv. ISO 128 principes, NLCS-lagen); stel hatch-schaal, lijndikte en contrast per schaal in. |
Kies per materiaal een herkenbaar, niet-conflicterend patroon en leg dit vast in je legenda; consequente toepassing verhoogt de leesbaarheid en voorkomt misinterpretaties in doorsneden, details en plattegronden.
Bij arcering isolatie maak je gebruik van vaste patronen en duidelijke tekenafspraken, zodat je in elk project dezelfde visuele taal spreekt. Je kiest per materiaal een herkenbare arcering en legt die vast in je legenda: bijvoorbeeld een dicht patroon voor stijve platen, een meer organisch patroon voor vezelige materialen en een subtieler raster voor dunne lagen. Het belangrijkste is consistentie over alle tekeningen en schaalniveaus; wat je in een detail gebruikt, moet op een doorsnede en plattegrond nog steeds logisch en leesbaar zijn.
Daarom stem je arceerdichtheid, rotatie, lijndikte, kleur en contrast af op de uiteindelijke plot en schermweergave. Je kunt ook onderscheid maken tussen thermische, akoestische en brandwerende isolatie door variaties in patroon of kleur, zolang je dit duidelijk in de legenda vastlegt. In CAD en BIM koppel je de isolatie arcering aan lagen, typen of families, zodat het automatisch overal correct verschijnt. Zo borg je heldere communicatie, voorkom je misinterpretaties en houd je je tekeningen strak en eenduidig.
Standaardpatronen en betekenis
Standaardpatronen voor arcering isolatie komen uit gangbare bouwtekenafspraken en uit de bibliotheken van CAD en BIM, zodat je zonder discussie dezelfde visuele code gebruikt. Meestal kies je voor een generiek thermische-isolatiepatroon voor de basisherkenning en maak je het verschil tussen materialen duidelijk via de legenda, materiaalcodes en notities. Vezelige isolatie krijgt vaak een organische of zigzag-achtige arcering die “wol” suggereert, terwijl stijve platen vaker met een regelmatige diagonale arcering of ruitpatroon worden getoond; voor korrel- of schuimmaterialen zie je geregeld een subtiel stipmotief.
De betekenis staat altijd vast in je projectlegenda, inclusief variaties in dichtheid, lijndikte en rotatie per schaal. Door die afspraken consequent toe te passen houd je tekeningen leesbaar, voorkom je verwarring en blijft de koppeling tussen arcering en materiaal onmiskenbaar.
Materiaalspecifieke arcering (glaswol, EPS, PIR, etc.)
Bij materiaalspecifieke arcering laat je de eigenschap van het isolatiemateriaal door het patroon spreken, zodat je tekeningen direct worden begrepen. Glaswol en steenwol geef je vaak weer met een golvende of zigzag-achtige arcering die de vezelige structuur suggereert. EPS teken je herkenbaar met een subtiel stip- of kralenmotief dat de geëxpandeerde parels benadert, terwijl XPS of PIR juist baat heeft bij een strakker, regelmatiger patroon dat past bij stijve platen.
PIR en PUR hebben vaak een dampdichte folie; dat kun je in doorsnede aangeven met een dun lijntje of lichte rand aan de plaat. Houd de arceerdichtheid schaalvast en leg in je legenda vast welke variant je gebruikt, zodat isolatie arcering in elk detail en elke doorsnede eenduidig blijft.
Legenda en projectafspraken
Met een goede legenda en duidelijke projectafspraken maak je isolatie arcering voor iedereen glashelder. In de legenda toon je elk patroon met naam, materiaalcode en eventuele kleur, plus korte uitleg wat het betekent, zodat je zonder twijfel glaswol, EPS of PIR herkent. Je legt ook schaalregels vast: welke arceerdichtheid en lijndikte je bij detail, doorsnede en plattegrond gebruikt, en welke alternatieven je kiest in zwart-wit plots.
In je projectafspraken definieer je lagennamen, materiaalcodes, templates en wie wijzigingen mag doorvoeren. Koppel de arcering aan BIM-families of CAD-lagen, zodat patronen automatisch consequent verschijnen. Werk met versies en een wijzigingslog, test de leesbaarheid met proefplots en deel de legenda centraal, zodat je team altijd met dezelfde set werkt.
[TIP] Tip: Gebruik standaard isolatiesymbool; noteer materiaaltype en schaal in de legenda.

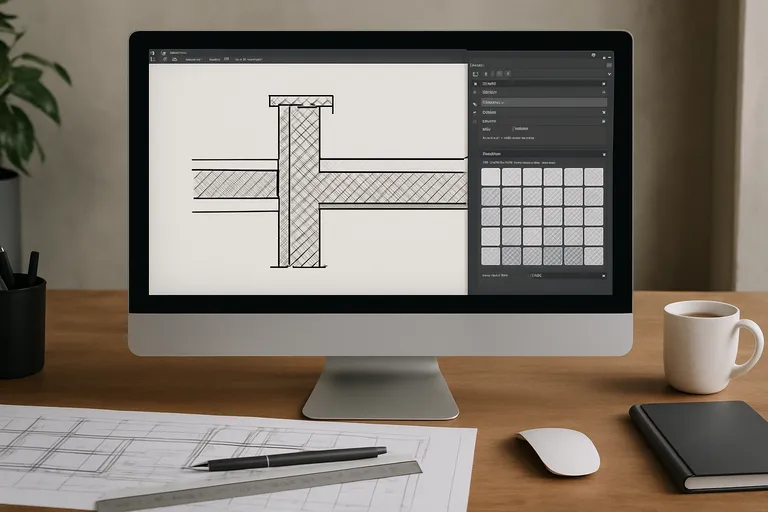

Arcering isolatie instellen in CAD en BIM
Als je arcering isolatie instelt in CAD en BIM begint alles bij een goede template: leg je lagenstructuur, materiaalbibliotheek en standaardpatronen vast, zodat je vanaf de eerste tekening consistent werkt. In CAD koppel je hatches aan lagen en stel je schaal, lijndikte, kleur en hatch-origin zo in dat patronen niet verschuiven bij opschalen. In BIM koppel je isolatie arcering aan materialen, typen of families, zodat doorsneden, details en 3D-afgeleiden dezelfde weergave krijgen. Gebruik view templates en filters om per schaal de arceerdichtheid en lijngewichten te sturen, en check met proefplots of zwart-wit en kleur beide leesbaar zijn.
Let op annotatieve of schaalafhankelijke patronen, hatch-rotatie ten opzichte van de snijrichting en het doorlopen van patronen over samengestelde bouwdelen heen. Bij export naar IFC, DWG of PDF behoud je helderheid door materiaal-mapping en plotstijlen te standaardiseren. Werk met naamconventies en versies, test nieuwe patronen in een aparte view en borg je keuzes in de projectlegenda, zodat arcering isolatie in elke fase hetzelfde betekenisvolle beeld geeft.
Autocad, Revit en Archicad: patronen en instellingen
In AutoCAD koppel je isolatie arcering als hatch aan een laag, kies je een passend .pat-patroon en stel je schaal, rotatie, hatch origin en annotatieve schaal goed in, zodat het patroon niet schuift of dichtloopt bij andere schalen; met CTB/STB-plotstijlen bewaak je contrast en lijndikte. In Revit koppel je het cut pattern aan het materiaal van wand, vloer of dak en gebruik je model- of drafting patterns afhankelijk van schaal en detailniveau; met view templates, filters en lijngewichten houd je patronen consistent, terwijl je voor detailniveau filled regions inzet.
In Archicad werk je met bouwmaterialen en hun cut fills, cover fills en composieten; via Model View Options en Graphic Overrides stem je vulling, penkleuren en dichtheid af op de schaal. Test altijd met proefplots en check bij DWG/PDF-export de mapping van patronen, zodat je arcering overal leesbaar blijft.
Schaal en leesbaarheid: lijndikte, kleur en contrast
Leesbare arcering isolatie begint met het afstemmen van hatch-schaal op je tekenschaal: wat in een detail werkt, kan in een doorsnede dichtlopen. Kies hatch-lijnen dunner dan de omtreklijnen van bouwdelen, zodat de structuur subtiel blijft en de laagopbouw toch duidelijk is. Werk met voldoende patroonafstand om moiré en visuele ruis te voorkomen, zeker bij kleine schalen. Gebruik kleur alleen ondersteunend; zorg dat je isolatie arcering in zwart-wit nog steeds onderscheidend is via grijstinten, lijndikte en patroonritme.
Test met proefplots op het papierformaat dat je gebruikt en controleer ook de schermweergave. Let op contrast met naburige materialen, voorkom dat patronen in elkaar overlopen en gebruik waar nodig annotatieve of schaalafhankelijke varianten om consistentie in elk aanzicht te behouden.
Lagen, templates en plotstijlen voor betrouwbare output
Met een strakke basis van lagen, templates en plotstijlen houd je arcering isolatie overal consistent. In je template leg je lagennamen, kleuren en lijngewichten vast, inclusief standaard hatches en een legenda, zodat je vanaf de eerste view dezelfde instellingen gebruikt. In AutoCAD koppel je isolatie aan een eigen laag en stuur je de weergave via CTB/STB-plotstijlen en layer states; in Revit en Archicad regel je dit met view templates, graphic overrides en materiaalinstellingen.
Werk met naamconventies en versies, vergrendel kritieke lagen en laat wijzigingen via één beheerder lopen. Test export naar PDF/DWG en doe proefplots op het beoogde papierformaat, zodat schaal, contrast en lijndikte kloppen en je output voorspelbaar en foutarm blijft.
[TIP] Tip: Koppel isolatie-arcering aan materiaallagen; schaal automatisch mee met aanzichtschaal.

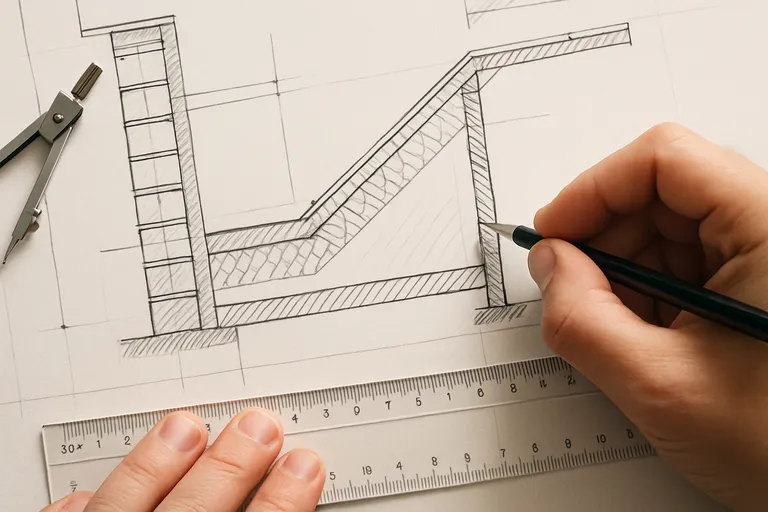

Best practices en veelgemaakte fouten
Gebruik deze best practices om arcering van isolatie in al je tekeningen consistent, leesbaar en betrouwbaar te houden. Zo minimaliseer je misverstanden en revisies.
- Leg projectafspraken vast en werk met een heldere legenda: definieer patronen, materiaalcodes en schaalregels. Gebruik templates en koppel arcering aan materialen, lagen of families/objectstijlen in plaats van losse, handmatige hatches, zodat wijzigingen overal automatisch doorwerken.
- Borg leesbaarheid op schaal: maak proefplots op het beoogde papierformaat, controleer ook in zwart-wit (kleur kan een te dicht patroon maskeren), houd arceerlijnen dunner dan omtreklijnen, kies een patroonafstand die niet dichtloopt op kleine schalen en laat patronen logisch doorlopen over aansluitingen voor een heldere thermische schil.
- Voorkom veelgemaakte fouten: geen willekeurige patronen zonder legenda, niet mixen van drafting- en modelpatronen (anders kloppen schaal en snedes niet), geen losse hatches die niet updaten, voorkom arcering op de verkeerde laag/plotstijl, te dikke of te dichte patronen en onderbrekingen bij aansluitingen. Los dit op met standaardtemplates, vaste view/plot-instellingen, een korte QA-checklist per deliverable en altijd een proefplot in kleur én zwart-wit.
Door deze werkwijze te standaardiseren, voorkom je discussies en nabewerkingen. Je isolatie-arcering blijft zo in elke doorsnede, detail en plattegrond eenduidig en goed leesbaar.
Consistentie en kwaliteitscheck binnen je project
Consistentie in arcering isolatie begint met één centrale legenda en een vaste template, zodat je patronen, lijngewichten en kleuren overal gelijk houdt. Plan een kwaliteitscheck bij elke mijlpaal: controleer per view of de hatch-schaal klopt, lijngewichten hiërarchie tonen (arcering lichter dan omtreklijnen), en patronen doorlopen over aansluitingen zonder rare sprongen in rotatie of origin. Zoek naar lokale overrides, afwijkende lagen of materiaalinstellingen en herstel die naar de projectstandaard.
Maak proefplots in kleur én zwart-wit op het echte papierformaat en test export naar PDF/DWG/IFC om te checken of isolatie arcering leesbaar blijft. Laat ten minste één collega een peer review doen met een korte checklist, zodat je fouten vroeg vangt en je projectdocumenten voorspelbaar en eenduidig blijven.
Veelgemaakte fouten en hoe je ze voorkomt
Veelgemaakte fouten bij arcering isolatie zijn snel te tackelen als je ze herkent. Te dichte patronen die op kleine schaal dichtlopen voorkom je door arceerdichtheid en lijndikte schaalafhankelijk te maken en proefplots te doen. Inconsistentie ontstaat vaak door lokale overrides of handmatige hatches; koppel patronen aan materialen, lagen of families en werk vanuit een vaste template. Het ontbreken van een heldere legenda leidt tot misinterpretaties, dus leg betekenis, varianten en kleurgebruik centraal vast.
Reken niet op kleur alleen; zorg dat zwart-wit ook duidelijk is via contrast en lijngewichten. Let op hatch origin en rotatie zodat patronen doorlopen over aansluitingen. Test export naar PDF, DWG en IFC en controleer mapping, anders verlies je herkenbaarheid buiten je eigen software.
Veelgestelde vragen over arcering isolatie
Wat is het belangrijkste om te weten over arcering isolatie?
Arcering isolatie is de grafische weergave van isolatiemateriaal in tekeningen. Het zorgt voor snelle herkenning en eenduidige communicatie in doorsneden, details en plattegronden, met conventies voor patronen per materiaal zoals glaswol, EPS of PIR.
Hoe begin je het beste met arcering isolatie?
Start met projectafspraken en een legenda. Kies standaardsymbolen per materiaal, stel schaal, lijndikte, kleur en contrast in. Gebruik lagen/templates in AutoCAD, Revit of Archicad en test plotstijlen voor consistente, leesbare output.
Wat zijn veelgemaakte fouten bij arcering isolatie?
Veelgemaakte fouten: inconsistent patroon per materiaal, verkeerde schaal waardoor arcering dichtloopt, te weinig contrast, ontbrekende legenda, arcering op verkeerde laag, en BIM-overrides die weergave wijzigen. Voorkom dit met QC-checklists, standaardtemplates en testplots.
